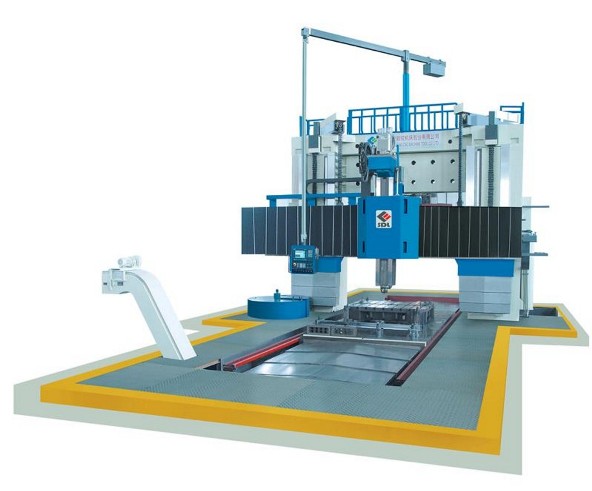

XK(XH)21系列動梁龍門數控鏜銑床/加工中心/五面體

http://rising-eo.com.cn/uploadfiles/128.1.164.122/webid546/source/202210/166676692942.jpg

公司總機：
0519-68886200
分享到:

產品詳細信息：

　　本機床是一臺動梁式龍門數控鏜銑床，龍門框由、左右立柱、橫梁、連接梁組成，左右立柱上端與橫梁連接，下端直接與床身連接。

　　本機床有X軸、Y軸、Z軸、W1軸、W2軸五個坐標軸，X、Y、 Z坐標軸可以自動定位，三軸聯動，W1軸、W2軸為同步坐標軸。機床工作臺沿床身做縱向X軸運動，拖板沿橫梁做橫向Y軸運動，滑枕沿拖板做上下Z軸運動，橫梁沿立柱上下作W軸運動，W軸進給到需要位置后通過液壓夾緊在立柱上進行切削。本機床能完成銑、鉆、鉸、攻絲及鏜孔等各種工序的加工。是一臺高效多功能大型數控鏜銑床。

　　機床X、Y軸采用滾動導軌結構，Z軸、W軸采用滑動導軌結構。機床X軸采用了采用雙電機電氣消隙技術，橫梁采用了反變形技術保證機床加工時Y軸直線度。滑枕采用了液壓平衡技術，橫梁夾緊采用了杠桿式增力夾緊機構。

技術參數

相關產品

XK(XH)21系列動梁龍門數控鏜銑床/加工中心/五面體

		XK2125		XK2130
		-50	-80	-60	-80
工作臺尺寸 Table size	mm	2500×5000	2500×8000	3000×6000	3000×8000
X/Y/Z軸行程 X/Y/Z travel	mm	5500/4000/1000	8500/4000/1000	6500/4500/1250	6500/4500/1250
W軸行程 W travel	mm	1850	1850	1850	1850
工作臺最大承重 Max.table load	kg/㎡	2000	2000	2000	2000
過龍門寬度（無防護） Cross gantry width(with cover)	mm	3000	3000	3500	3500
滑枕形式 RAM TYPE		方滑枕	方滑枕	方滑枕	方滑枕
標準主軸轉速 Standard Spindle speed	r/min	20～2000	20～2000	20～2000	20～2000
主軸電機功率 Power of spindle motor	kW	30	30	37	37
快移速度（X/Y/Z) Rapid travel speed（X/Y/Z)	m/min	8	8	8	8
機床外形尺寸 Overall dimension	mm	16200×8130×7700	19200×8130×7700	18200×8630×7700	19200×8630×7700
機床重量 Weight	T	140	160	180	200
